产品说明

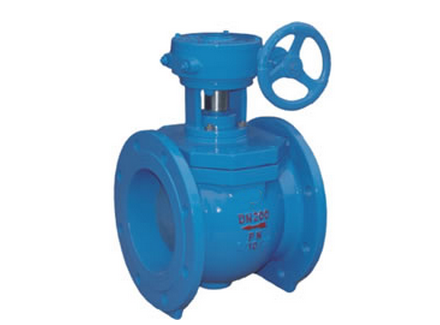

xf5900b 型球式防腐偏心旋塞阀：吸收了国内外偏心旋塞阀的多项优点，其外形美观，启闭灵活，维修方便，密封性能好，流通面积大，流阻小；焊接 ni 密封阀座，提供了可靠的防腐蚀和耐磨性能。可在恶劣的水质和油品中使用。采用了偏心结构，阀门启闭时，球瓣从密封座脱开，没有摩擦和磨损，因而启闭力矩小，启闭灵活。由于偏心运动，阀门具有关闭严密的密封功能和密封副磨损补偿性，大大提高了密封的可靠性和使用寿命。

该系列球式防腐偏心旋塞阀通径为 dn100~dn600，工作压力为 0.6mpa~1.6mpa，具有手动、电动、气动、液动等各种驱动形式。偏心旋塞阀用于泵前和污水比其它阀门具有独到之处。

产品特点：①偏心旋塞阀双偏心设计、低摩擦开启和关闭，确保零泄露。②含镍（ni）90%，3mm 厚的堆焊阀座，或高性能树脂阀座，能满足多种的耐腐蚀要求。③v 型组合密封圈，可在不卸下操作装置的情况下进行更换。④密封胶加注口设计，可延长阀门适用周期。⑤阀轴承为自润滑材料，无需加润滑脂，对阀轴磨损很小。⑥旋塞体模压热包胶，无橡胶脱落和冲刷腐蚀的担忧。⑦阀盖和阀体用 o 型圈密封，螺栓数量减少，方便维修。⑧提供阀门进出口压力表接头，方便用户控制和测定流量。

产品性能参数

球式防腐偏心旋塞阀主要性能参数
型号	pn	工作压力/mpa	试验压力/mpa		适用温度/℃	适用介质
型号	pn	工作压力/mpa	强度试验	密封试验	适用温度/℃	适用介质
xf5900b-10	10	1.0	1.5	1.1	≤80	清水、污水、油品
xf5900b-16	16	1.6	2.4	1.76	≤80	清水、污水、油品

返回页首 ⇑

产品零部件材料

球式防腐偏心旋塞阀零部件材料
型号	材料
型号	阀体	柱塞	球瓣	上端盖	下端盖	阀体密封座	球瓣密封面
xf5900b-10	ht200 qt500-7	qt600-3	qt500-7	ht200	ht200	焊 ni	丁腈橡胶陶瓷r-金属
xf5900b-16	ht200 qt500-7	qt600-3	qt500-7	ht200	ht200	焊 ni	丁腈橡胶陶瓷r-金属

返回页首 ⇑

产品外形及结构尺寸

xf5900b-10 型球式防腐偏心旋塞阀主要外形及结构尺寸（mm）
dn	d	d1	b	z×φd	z1×φd1	l
100	220	180	24	6×φ17.5	2×φ16	230
150	285	240	26	6×φ22	2×φ20	310
200	340	295	28	6×φ22	2×φ20	370
250	395	350	28	8×φ22	2×φ20	410
300	445	400	28	10×φ22	4×φ20	420
350	505	460	30	12×φ22	4×φ20	520
400	565	515	32	12×φ26	4×φ24	540
450	615	565	32	16×φ26	4×φ24	640
500	670	620	34	16×φ26	4×φ24	700
600	780	725	36	16×φ30	4×φ27	830

返回页首 ⇑

xf5900b-16 型球式防腐偏心旋塞阀主要外形及结构尺寸（mm）
dn	d	d1	b	z×φd	z1×φd1	l
100	220	180	24	6×φ17.5	2×φ16	230
150	285	240	26	6×φ22	2×φ20	310
200	340	295	30	10×φ22	2×φ20	370
250	405	355	32	10×φ26	2×φ24	410
300	460	410	32	8×φ26	4×φ24	420
350	520	470	36	12×φ26	4×φ24	520
400	580	525	38	12×φ30	4×φ27	540
450	640	585	40	16×φ30	4×φ27	640
500	715	650	42	16×φ33	4×φ30	700
600	840	770	48	16×φ36	4×φ33	830
